概述:

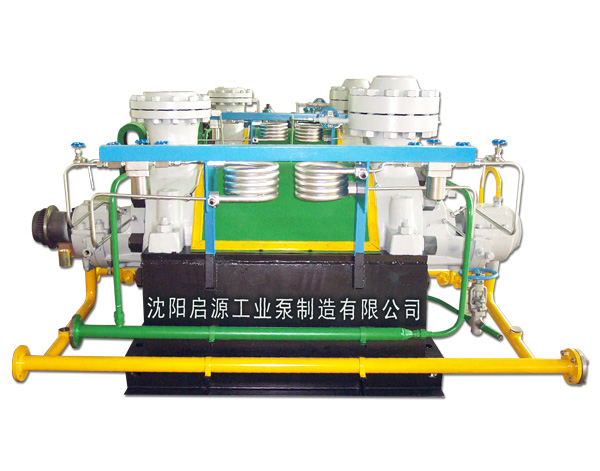

　　為了適應以提高可靠性和節能為中心的設備更新，我公司綜合引進國內外先進技術，結合實際生產經驗和本公司專利技術，針對軸承壽命、軸端密封等實際應用，研制開發QDG系列中壓、高壓鍋爐給水泵。
給水泵廣泛用于燃煤發電或熱電聯產工程、煤氣發電、生物質發電等鍋爐給水及鋼鐵、鋁業、鎂業、礦山等高壓或中壓給水。
給水泵具有以下列優點：
? 采用高效節能水力模型，效率高，抗汽蝕性能好。
? 振動小、噪音低，運行可靠，維修方便。
? 泵的軸承及軸端密封進行有效改進，延長使用壽命。
? 零部件通用化程度高，可完全互換。

性能范圍：
流量Q=1.5～700m³/h
揚程H=105～2465mH₂O
溫度T=104～200℃

型號意義舉例：
QDG(P)500-1700
Q—企業標識
DG—多級給水泵
(P)—表示泵為水平吸入式結構。無此標識時為垂直向上吸入垂直向上吐出。
500—額定流量為500m3/h； 1700—額定揚程為1700m

結構特征：
　　泵為單殼體、徑向剖分、多級節段式、兩端支承式結構，設計在高溫高壓下運行。吸入段、中段和吐出段用穿杠聯接成一體，各段之間靜止結合面主要靠金屬面密封，并設有O型密封圈作為輔助密封。
　　泵的吸入法蘭和排出法蘭可按用戶要求布置。一般分兩種型式：一種是垂直吸入垂直吐出，適用于電力行業鍋爐給水；另一種是水平吸入垂直吐出，適用于礦山排送礦坑水或其它工程需要。
　　泵轉子是剛性轉子，由裝在軸上的葉輪、軸套、平衡盤等零件組成。泵軸有較大的軸徑，充分保證泵運行穩定可靠。

軸端密封
　　泵的驅動側和非驅動側密封函體均鑄有水冷腔，當輸送高溫介質時，可以外接冷卻水冷卻。
　　軸端密封可以根據工程要求，選用填料密封或機械密封。
　　當采用填料密封時，填料壓蓋、填料腔用冷卻水冷卻。
　　當采用機械密封時，機械密封壓蓋設有冷卻水沖洗孔。在軸封處均裝有可更換的軸套來保護泵軸。根據現場操作條件，機械密封的沖洗方式兩種選擇：閉式自循環機械密封（專利技術）和外沖洗式機械密封。

軸承
　　根據泵的性能參數和結構要求，設計選用了四種結構型式的軸承：
1、采用向心球軸承或滾柱軸承；
2、滑動軸承；
3、滑動軸承且裝有兩套背對背安裝的推力球軸承；
4、滑動軸承且?guī)в兄雇苹瑒?dòng)軸承，壓力油強制潤滑（專利技術），配帶輔助潤滑油系統。

聯軸器
　　根據軸封結構、泵的軸功率選用聯軸器規格型式。
1、彈性柱銷聯軸器；
2、彈性膜片式加長聯軸器；
3、齒型聯軸器。

驅動機
　　根據工況使用要求，可以選配電動機或汽輪機驅動。當需要調速給水泵時，可以采用變頻電動機或調速型偶合器。
